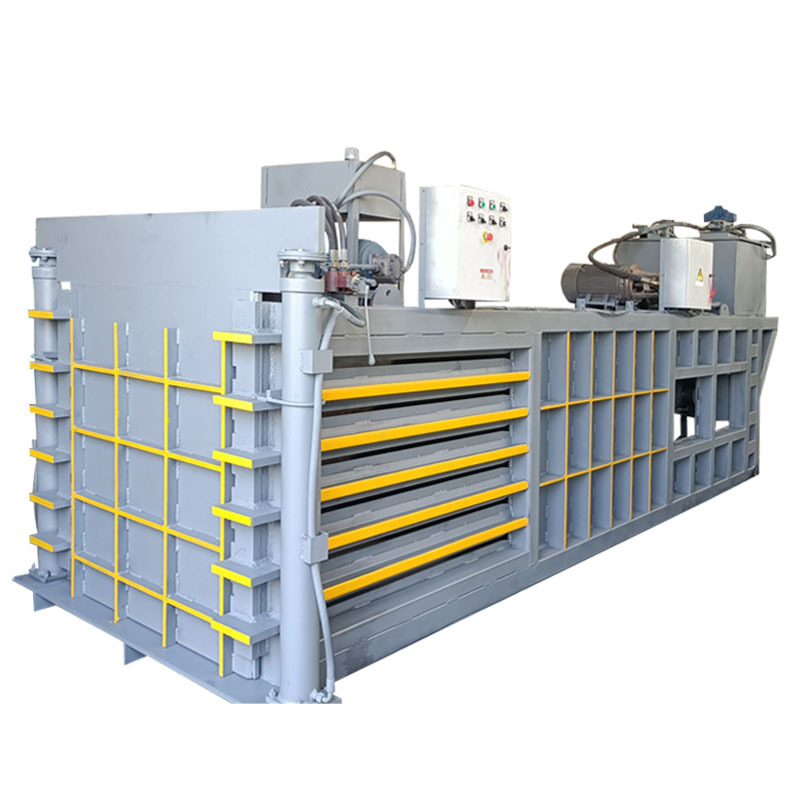

Conception structurelle d'une presse à balles et d'une machine de cerclage

Structure du cadre

Matériau et résistance : le châssis de la cercleuse est généralement en acier à haute résistance. Cet acier subit un traitement spécial, tel qu'une trempe et un revenu, pour améliorer sa rigidité et sa ténacité.

Forme et disposition : La forme du cadre est généralement conçue en fonction de la fonction et du flux de travail de la machine. Les formes courantes sont rectangulaires, ont une structure simple et permettent d'installer facilement divers composants. En termes de disposition, le cadre sera divisé en différentes zones, et les zones coopéreront les unes avec les autres pour fluidifier le flux de travail de la machine.

Conception de la coque

Fonction de protection : La coque joue principalement le rôle de protection des composants internes et de sécurité de l'opérateur. Il est généralement constitué de tôles ou de plastiques techniques. Pour les coques métalliques, il peut empêcher efficacement les collisions avec des objets externes et l'intrusion de poussière et d'humidité. La surface de la coque sera traitée avec un antirouille, par exemple en pulvérisant de la peinture antirouille ou en utilisant la technologie de galvanoplastie pour prolonger la durée de vie de la coque.

Fenêtres visuelles et opérationnelles : Afin de permettre à l'opérateur d'observer les conditions de travail à l'intérieur de la machine et d'effectuer les opérations nécessaires, des fenêtres visuelles et des fenêtres opérationnelles seront définies sur la coque.

Appareil à bobine :

Support et rotation de la bobine : Le dispositif de bobine permet de placer le rouleau de ruban de cerclage. Il se compose d'un arbre de moulinet et d'un support de moulinet.

Freinage et contrôle de tension : Le mécanisme de freinage adopte généralement un freinage à plaque de friction ou à poudre magnétique. Le frein du plateau de friction contrôle la vitesse de rotation du moulinet en ajustant la friction entre le plateau de friction et l'arbre du moulinet.

Piste et rouleau d'alimentation

Conception de la piste : La piste d'alimentation est le canal permettant au tapis de cerclage d'être transporté. Sa forme et sa taille sont conçues en fonction du type et de la taille de la bande de cerclage. L'intérieur du rail est généralement une surface incurvée lisse ou une surface plane pour réduire le frottement entre la courroie de cerclage et le rail.

Structure et fonction du rouleau : Le rouleau est installé dans ou à côté de la piste d'alimentation et sa fonction principale est de pousser la bande de cerclage vers l'avant.
